CARA SETTING ROUTING DINAMIS (RIP) DI CISCO PACKET TRACER

-
         Pada post yang lalu kita sudah faham bagaimana cara konfigurasi routing statis dan kali ini kami akan belajar bagaimana cara setting dynamic router (RIP) pada Cisco Packet Tracer dengan 3 router. Cara ini sama seperti sebelumnya, namun yang berbeda adalah Cara Setting IP routenya, yang lalu Statis dan Kini RIP (Dinamis).

Dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Apabila peralatannya anda lupa, klik laman ini untuk mengetahui peralatannya.
Setelah persiapan selesai desain jaringan seperti ini contohnya :





Gambar diatas sama dengan post statis sebelumnya, namun nanti akan berbeda pada setting IP Routenya. Catatan :

Fery, Kurniawan, Saputra PC terhubung fastethernet0/0 ke PC1, PC2, PC3
Fery – Kurniawan = Serial 2/0
Kurniawan – Saputra = Serial 3/0

Setting Fastethernet dan serial dengan cara CLI :
Router A : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 192.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex

Router B : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 193.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex


Router C : Fastethernet 0/0 :
Router#en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 194.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#ex

Router A : Serial 2/0 :
Router#en
Router#conf t
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Router B : Serial 2/0 :
Router#en
Router#conf t
Router(config)#int s2/0
Router(config-if)#ip add 10.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Router B : Serial 3/0 :
Router#en
Router#conf t
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.1 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Router C : Serial 3/0 :
Router#en
Router#conf t
Router(config)#int s3/0
Router(config-if)#ip add 11.1.1.2 255.0.0.0
Router(config-if)#no shut
Router(config-if)#ex

Pada saat menghubungkan serial, router fery dengan serial 2/0 dan kurniawan serial 2/0, hal ini harus 1 Jaringan namun harus berbeda hostnya dengan catatan harus membedakan IP kelasnya. Saya setting seperti diatas agar mudah mengingatnya.

Setelah selesai setting Router, Kini setting PC1, PC2, dan PC 3

Fastethernet ( Default Gateway) pada PC 1 Harus diisi dengan IP Fastethernet Router Fery karena PC 1 Terhubung secara langsung ke Router Fery. Begitupun PC 2 dengan Kurniawan, PC3 dengan Saputra.

Setting IP :

 PC 1
 PC 2
 PC 3

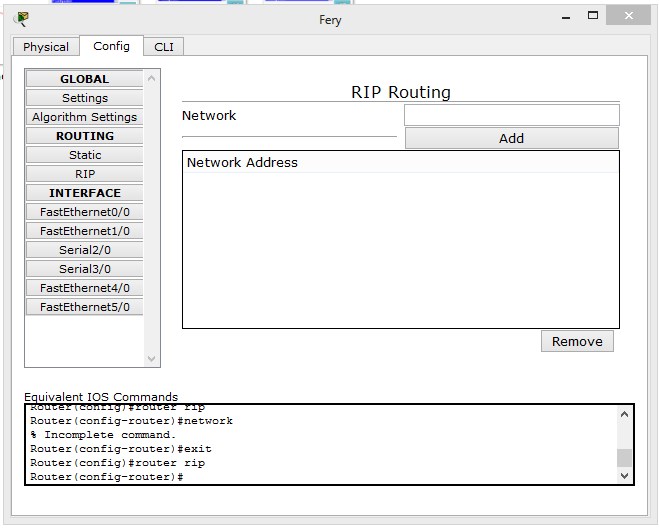

Setelah selesai, kini tinggal Setting IP Route (RIP)
Pada RIP Versi-1, tidak mengenal dengan namanya subnet mask tapi nanti pada Versi-2 sudah mengenal Subnet Mask




Network pada RIP diisi dengan IP Serial dan Fastethernet yang ada didalam router itu sendiri, dengan Host Terkecil yaitu diisi dengan 0. Contohnya : di Router Fery terdapat 2 IP yaitu :

f0/0 : 192.1.1.1 lalu diisi dengan 192.1.1.0
S2/0 : 10.1.1.1 lalu diisi dengan 10.1.1.0

Setelah itu kini kita setting IP Route RIP. Masukkan perintah seperti dibawah :

Setting IP Route A :
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 192.1.1.0
Router(config-router)#network 10.1.1.0

Setting IP Route B :
Router>en
Router(config)#router rip
Router(config-router)#network 10.1.1.0
Router(config-router)#network 193.1.1.0
Router(config-router)#network 11.1.1.0

Setting IP Route C :
Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#network 194.1.1.0
Router(config-router)#network 11.1.1.0

Setelah selesai kita coba tes dengan ping di PC. Kita ambil PC3 mengeping IP Fastethernet pada PC 1, dan PC 2.





sumber by : http://siiferysaputra.blogspot.com/2014/09/cara-setting-routing-dinamis-rip-di.html
